IFB006

m

Canonada para alimentació d'aigua potable, soterrada.

47,15€

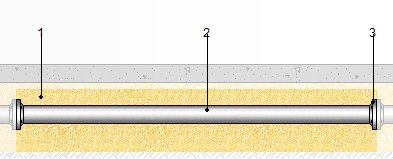

Canonada per a alimentació d'aigua potable, soterrada, formada per tub d'acer galvanitzat estirat sense soldadura, sèrie M, de 1 1/4" DN 32 mm de diàmetre i 3,2 mm de gruix, col·locat sobre llit de sorra de 10 cm de gruix, en el fons de la rasa prèviament excavada, degudament compactada i anivellada amb picó vibrant de guiat manual, reblert lateral compactant fins als ronyons i posterior reblert amb la mateixa sorra fins a 10 cm per sobre de la generatriu superior de la canonada. Inclús protecció de la canonada metàl·lica amb cinta anticorrosiva, accessoris i peces especials. El preu no inclou l'excavació ni el replé del extradós.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt01ara010a

m³

Sorra amb granulometria de 0 a 5 mm de diàmetre, neta.

0,092

14,30

1,32

mt08tag015eg

m

Tub d'acer galvanitzat estirat sense soldadura, sèrie M, de 1 1/4" DN 32 mm de diàmetre i 3,2 mm de gruix, segons UNE-EN 10255, amb el preu incrementat el 30% en concepte d'accessoris i peces especials.

1,000

21,65

21,65

mt08tap010a

m

Cinta anticorrosiva, de 5 cm d'ample, per a protecció de materials metàl·lics soterrats, segons DIN 30672.

4,010

0,76

3,05

Subtotal materials:

26,02

2

Mà d'obra

mo020

h

Oficial 1ª construcció.

0,086

28,42

2,44

mo113

h

Peó ordinari construcció.

0,086

23,81

2,05

mo008

h

Oficial 1ª lampista.

0,288

29,34

8,45

mo107

h

Ajudant lampista.

0,288

25,25

7,27

Subtotal mà d'obra:

20,21

3

Costos directes complementaris

%

Costos directes complementaris

2,000

46,23

0,92

Cost de manteniment decennal: 2,36€ en els primers 10 anys.

Costos directes (1+2+3):

47,15

UNITAT D'OBRA IFB006: CANONADA PARA ALIMENTACIÓ D'AIGUA POTABLE, SOTERRADA.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Per a evitar que es produeixi el fenomen electroquímic de la corrosió galvànica entre metalls amb diferent potencial, es prendran les següents mesures: evitar el contacte físic entre ells, aïllar elèctricament els metalls amb diferent potencial i evitar el contacte entre els elements metàl·lics i el guix. En cas d'utilitzar instal·lacions mixtes de coure i acer galvanitzat, l'acer es col·locarà aigües amunt i es col·locarà entre tots dos un maneguet antielectrolític. La canonada es protegirà contra les agressions de tot tipus de morters, del contacte amb l'aigua en la seva superfície exterior i de l'agressió del terreny, amb revestiment de polietilè, de material bituminós o de resina epoxídica.

CARACTERÍSTIQUES TÈCNIQUES

Canonada per a alimentació d'aigua potable, soterrada, formada per tub d'acer galvanitzat estirat sense soldadura, sèrie M, de 1 1/4" DN 32 mm de diàmetre i 3,2 mm de gruix, col·locat sobre llit de sorra de 10 cm de gruix, en el fons de la rasa prèviament excavada, degudament compactada i anivellada amb picó vibrant de guiat manual, reblert lateral compactant fins als ronyons i posterior reblert amb la mateixa sorra fins a 10 cm per sobre de la generatriu superior de la canonada. Inclús protecció de la canonada metàl·lica amb cinta anticorrosiva, accessoris i peces especials.

NORMATIVA D'APLICACIÓ

Instal·lació:

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Prova de resistència mecànica i estanquitat.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la longitud realment executada segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'excavació ni el replé del extradós.

Codi LER

Tipus

Pes (kg)

Volum (l)

01 04 09

Residus de sorra i argiles.

0,538

0,336

17 04 05

Ferro i acer.

0,097

0,046

Residus generats:

0,635

0,382

17 02 03

Plàstic.

0,003

0,005

17 02 01

Fusta.

0,011

0,010

Envasos:

0,014

0,015

Total residus:

0,649

0,397
